Na Terka Engenharia, temos vivenciado que a precisão nos levantamentos topográficos faz toda a diferença no sucesso dos projetos de engenharia, urbanismo e agrimensura. Compreender as diferenças e aplicações de planimetria, altimetria e planialtimetria é um passo central para garantir resultados sólidos, seja em avaliações de imóveis, projetos de regularização fundiária ou grandes obras civis.

Entendendo cada conceito: o que são planimetria, altimetria e planialtimetria

Antes de mergulharmos nas aplicações, é fundamental separar bem cada conceito, pois cada abordagem traz uma camada de informação sobre o terreno e suas características.

Planimetria: mapas e projeção no plano

Planimetria se refere à representação da superfície terrestre projetada em um plano horizontal, ignorando, neste momento, a variação de altura. O objetivo é identificar e medir com precisão as posições relativas de pontos, acidentes naturais, benfeitorias e limites superficiais. A planimetria é utilizada, por exemplo, para delimitar terrenos urbanos, definir glebas rurais ou localizar vias e edificações.

Altimetria: medindo desníveis e declividades

Altimetria, por outro lado, trata da dimensão vertical: ela mede os distintos níveis, altitudes e relevos do solo. Ao compararmos dois pontos, a altimetria indica qual deles está em nível inferior ou superior. Esse método é indispensável para planos de drenagem, estradas, terraplenagem e obras em áreas com aclives ou declives marcantes. Linhas e curvas de nível são exemplos clássicos de representação altimétrica.

Planialtimetria: visão integrada e completa

Na planialtimetria, unem-se as informações de planimetria e altimetria. Assim, além de captar limites e distâncias no plano, o levantamento também agrega todas as alturas e variações de relevo. Esse pacote de dados gera um retrato fidedigno do terreno, sendo o padrão mais completo requisitado para projetos complexos e exigências regulatórias.

Conhecer o terreno de forma realmente precisa é unir visão horizontal e vertical.

Diferenças essenciais e como se complementam

A principal diferença entre os três tipos de levantamento está na dimensão registrada:

• Planimétrico: posicionamento dos pontos apenas em dois eixos (X, Y).
• Altimétrico: adiciona o terceiro eixo (Z), mostrando as alturas.
• Planialtimétrico: reúne as medições nos três eixos para oferecer o quadro mais completo.

Na prática, esses conceitos não se excluem, mas se somam para fornecer todos os dados que um projeto de engenharia precisa para sair do papel com segurança técnica e jurídica.

Aplicações práticas em engenharia, urbanismo e agrimensura

Os levantamentos planimétrico, altimétrico e planialtimétrico permeiam quase todas as etapas do ciclo de vida dos projetos de engenharia civil, rodoviária, ambiental e de infraestrutura urbana. Em nosso dia a dia na Terka Engenharia, testemunhamos diversas demandas como:

• Vistorias e avaliação de imóveis urbanos e rurais
• Elaboração de projetos de arquitetura, urbanismo e paisagismo
• Definição de limites, divisas e confrontações de propriedades
• Projetos de terraplenagem, cortes e aterros em obras civis
• Implantação de loteamentos e regularização fundiária
• Regularização de construções em conformidade com exigências legais
• Desenvolvimento de sistemas viários, canalizações e áreas verdes

No contexto da regularização, por exemplo, a elaboração de plantas e laudos embasados nestes métodos é compulsória para acessar documentos e aprovações legais.

Já para projetos de infraestrutura rural, o georreferenciamento via SIGEF utiliza obrigatoriamente as bases planialtimétricas para garantir a exatidão territorial exigida em lei.

Principais etapas de um levantamento topográfico

Todo levantamento, seja planimétrico, altimétrico ou planialtimétrico, segue etapas padronizadas para garantir precisão e validade técnica.

1. Planejamento e estudo prévio

Nessa fase, identificamos a finalidade do trabalho, as normas a serem seguidas e os pontos de interesse da área. Levamos em conta as necessidades do cliente e a legislação local.

2. Apoio topográfico

Fixamos pontos de referência, conhecidos como marcos, que servirão de base para as medições posteriores. Esses pontos são fundamentais para garantir que todo o levantamento seja referenciado corretamente.

3. Levantamento de dados em campo

A coleta dos dados ocorre com auxílio de diferentes equipamentos e métodos, de acordo com o nível de precisão desejado e as condições do terreno.

4. Processamento dos dados

Após o trabalho de campo, os dados brutos são processados e interpretados em softwares especializados, gerando as plantas e representações gráficas do terreno.

5. Elaboração de plantas e laudos

Por fim, as informações são convertidas em desenhos técnicos (plantas planimétricas, altimétricas e planialtimétricas), relatórios e laudos que fundamentam decisões legais, registros, projetos e execuções.

Equipamentos e tecnologias disponíveis

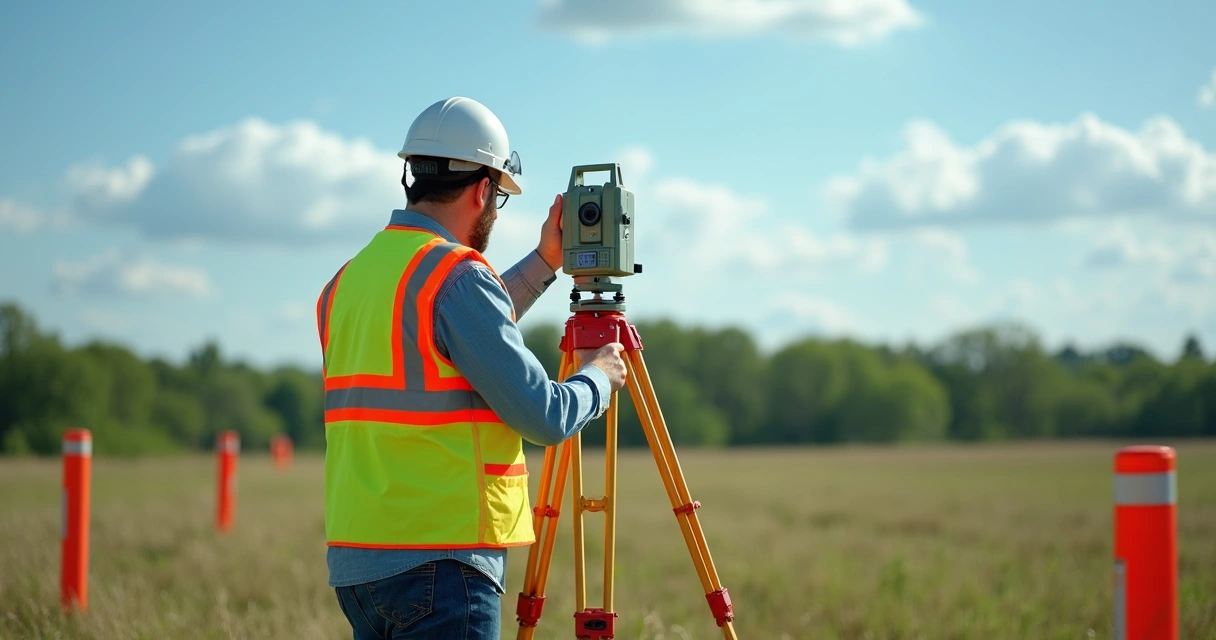

• Estação total: combina teodolito eletrônico e distanciômetro, captando ângulos e distâncias com exatidão.
• GPS de alta precisão: em modo RTK ou pós-processado, integra coordenadas geográficas e facilita o georreferenciamento.
• Níveis ópticos/eletrônicos: ideais para nivelamento e obtenção de cotas altimétricas.
• Drones e VANTs: permitem acelerar levantamentos de grandes áreas e acessar locais remotos.
• Softwares de modelagem e CAD: fazem interpretação dos dados, conversão em plantas e integração com sistemas BIM.

No curso de topografia da UFPel, essas tecnologias formam a base das aulas práticas, mostrando sua relevância para a formação de engenheiros e técnicos especializados em levantamentos completos.

Geração de plantas técnicas: como são construídas?

As plantas elaboradas a partir de levantamentos topográficos são representações gráficas que agregam todas as informações coletadas. Na planta planimétrica, aparecem ruas, edificações, cercas e outros elementos no plano horizontal. Quando a planta é altimétrica, entram as curvas de nível, que revelam toda a topografia do solo. Já a planta planialtimétrica integra esses dois conjuntos de informações, entregando uma visão unificada e fiel do terreno.

Curiosidade: as curvas de nível são essenciais para a visualização das variações altimétricas e minimizam riscos de erro em obras de terraplenagem ou drenagem. Pequenas imprecisões nesse processo podem impactar diretamente custos e viabilidade, como abordamos no artigo sobre falhas em levantamentos topográficos.

Georreferenciamento e normas técnicas: assegurando validade jurídica

Para que os levantamentos tenham validade legal, seja para registro, certidões, incorporação ou regularizações, é indispensável seguir normas técnicas da ABNT e legislações específicas. O georreferenciamento é a referência espacial dos marcos e limites, ligando o levantamento à cartografia oficial, além de garantir que propriedades rurais estejam aptas ao registro público conforme estabelecido pelo INCRA e o SIGEF.

As disciplinas de topografia aplicada à engenharia ambiental e cartografia reforçam o foco em padronização e precisão, mostrando como esses requisitos são cobrados inclusive em trabalhos técnicos de graduação e extensão.

Nosso time na Terka Engenharia atua de acordo com essas normas, oferecendo consultoria e execução baseada nas diretrizes mais atualizadas do setor. Isso reforça a validade jurídica dos documentos e a confiança dos clientes nos resultados apresentados.

Escolhendo o levantamento adequado e os benefícios da consultoria

A escolha entre levantamento planimétrico, altimétrico ou planialtimétrico depende do tipo de uso pretendido, exigências do órgão regulador e grau de precisão necessário. Um levantamento simplificado pode ser suficiente para um projeto paisagístico, enquanto empreendimentos imobiliários ou obras viárias exigem dados completos, como destacamos no artigo sobre levantamentos para projetos de engenharia.

Consultoria especializada faz diferença, pois avalia o cenário, orienta a solução mais adequada e evita retrabalhos ou impugnações técnicas. Na experiência da Terka Engenharia, combinar expertise técnica, equipamentos atualizados e atendimento humanizado é o que proporciona resultados assertivos e juridicamente seguros para quem busca confiança e excelência.

Conclusão

No universo da engenharia consultiva, dominar as nuances dos levantamentos planimétrico, altimétrico e planialtimétrico é condição para decisões acertadas, segurança técnica e respaldo legal. A escolha apropriada do método, associada ao uso de tecnologias modernas e à observância das normas técnicas, torna-se um diferencial competitivo para profissionais, empresas, escritórios e órgãos públicos. Conte com a Terka Engenharia para diagnosticar, orientar e executar seus projetos topográficos com precisão, compromisso e máxima validade jurídica.

Se deseja conhecer mais sobre nossas soluções, tirar dúvidas ou solicitar um orçamento personalizado, entre em contato conosco e descubra como podemos transformar seu projeto em realidade.

Perguntas frequentes

O que é planimetria e para que serve?

Planimetria é uma técnica de topografia voltada para a representação de pontos, objetos e limites em um plano bidimensional, sem considerar as variações de altura do terreno. Serve para identificar a posição relativa de elementos como lotes, ruas e edificações, sendo fundamental na definição de perímetros e divisão de glebas urbanas e rurais.

Qual a diferença entre altimetria e topografia?

A altimetria é uma das componentes da topografia. Enquanto a topografia engloba a análise completa do relevo, das formas e dimensões do terreno, a altimetria concentra-se na medição das alturas, declividades e desníveis. Seria correto dizer que a altimetria é uma parte do estudo topográfico mais amplo.

Como funciona um levantamento planialtimétrico?

Um levantamento planialtimétrico envolve, simultaneamente, a coleta de coordenadas horizontais (posição dos pontos) e verticais (altitude relativa de cada ponto). Utilizam-se equipamentos como estação total, GPS e drones para registrar todos os detalhes, que são integrados em softwares para geração das plantas técnicas completas.

Para que serve a planialtimetria na engenharia?

A planialtimetria serve para fornecer a base mais completa de informações sobre um terreno, incluindo divisões, limites e relevo. Sua principal aplicação é subsidiar avaliações, projetos arquitetônicos, obras de infraestrutura, regularizações e o devido registro jurídico de imóveis.

Onde encontrar cursos de planimetria e altimetria?

Cursos que abordam esses temas estão presentes em graduações de engenharia, arquitetura, tecnólogo em agrimensura e geoprocessamento. Disciplinas como a de elementos de engenharia cartográfica, topografia e topografia aplicada à engenharia ambiental e sanitária, ofertadas por universidades como a UFPel, fornecem ensino prático e teórico sobre planimetria, altimetria e planialtimetria. Consulte as ementas dessas disciplinas para entender a carga horária e o conteúdo programático.
